小科普|電磁兼容性能設計對于電氣火災監控系統的重要性

發布日期：2021年03月24日 瀏覽次數：4374

電氣火災監控系統主要由電氣火災監控設備和各類電氣火災監控探測器組成，其作為火災自動報警系統的重要組成部分，對于預防電氣火災事故的發生起到重要的作用。根據其測量物理參數的不同，分為剩余電流式、測溫式、故障電弧式、組合式等火災探測器，主要用于測量配電線路中與電氣火災成因相關的各類物理量，并實時向監控設備或系統平臺發送工作狀態和測量數據。

2014年國家頒布實施了新版的GB14287-2014《電氣火災監控系統》系列標準，其中每部分標準分別對應于監控系統中的一種類型產品。產品標準中規定，在電磁兼容試驗期間，試驗樣品應保持正常工作狀態，不得出現誤報警、系統重啟、顯示或通訊失靈等情況發生。因此，杭州四方博瑞在產品設計開發的最初階段，就需要針對不同類型的電磁干擾建立合理的設計方案，以保證順利通過型式試驗。

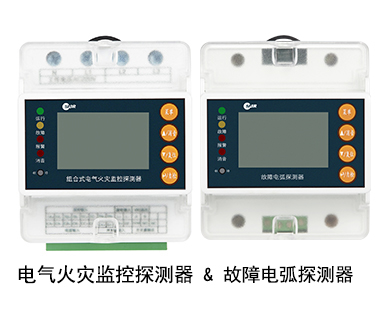

電氣火災監控探測器內部一般具有模擬信號電路和高精度的A/D轉換電路，且各類產品內部都具有獨立的時鐘和微處理器芯片。因此在產品設計之初就需要考慮以下幾個方面以提高產品在電磁干擾環境下的可靠性：

1、在產品的電源、I/O口和接地端之間連接快速、低容量的二極管，或直接并聯更為高效的瞬態抑制二極管，同時再增加高頻旁路電容器，放置在易損元件的電源和地之間以提高靜電防護性能；

2、使用壓敏電阻、TVS管、氣體放電管等專門的浪涌抑制器件，或者多種器件配合使用以實現浪涌抑制；

3、對PCB的各功能部分合理分區、合理布線。模擬信號、數字信號和繼電器、大電流開關等部件之間要分開，元器件之間的引線要盡量短，信號線路不形成環路，減少電磁干擾信號的耦合；

4、在滿足設計要求的前提下，盡量降低時鐘頻率、減少高頻噪聲，且時鐘線盡可能短，對干擾信號特別敏感的電路考慮加裝金屬屏蔽罩等防護措施；

5、設計合理的內部處理器程序，在采樣計算指令中加入軟件濾波算法來降低誤報警觸發幾率；

6、對于產品的顯示器件，如LCD顯示器和指示燈，程序中加入定時刷新指令，防止產品在受到干擾時發生顯示錯誤；

7、在主程序中加入看門狗指令，定時復位單片機防止發生內部故障或系統假死，減少試驗期間發生系統組件故障的可能。

杭州四方博瑞科技股份有限公司從硬件和軟件兩個方面綜合提高其產品電磁兼容性能，使產品能夠為建筑用電安全提供長期、可靠的技術保障，充分發揮電氣火災監控系統的火災預防作用。?
